东方通与飞腾 消息中间件联合解决方案

    东方通消息中间件软件[简称：TongLINK/Q]符合国家相关政策以及本系统技术、安全等方面要求，符合国标GB/T 28168-2011标准规范，在数字政府、智慧城市、平安城市、特殊行业、金融、电信、能源、交通、教育、医疗、海关、烟草、物流等重要行业有成熟的用户群、有广泛的应用，拥有上千节点的实际项目，是国内技术领先的数据传输、共享交换中间件产品。

    东方通消息中间件TongLINK/Q是致力于解决多方应用系统之间信息互通、信息孤岛、应用数据丢失、网络环境差导致的数据传输不稳定、应用资源隔离、应用系统可扩展性等一系列问题的专业数据可靠通信产品。东方通消息中间件TongLINK/Q产品与飞腾芯片共同为多个行业提供了IT服务支撑。针对飞腾芯片及其运行环境，东方通消息中间件TongLINK/Q提供了专门用于飞腾环境的产品版本，并对各项系统参数进行了优化。

    在某物联网解决方案中，25个物联网子系统通过消息中间件TongLINK/Q相互交互，且为便于管理，数据传输采用星型结构，实现各个子系统之间数据安全创新的交换传输。

    此外，消息中间件TongLINK/Q提供B/S的管理控制台，提供全网内TongLINK/Q的配置、监控及管理。

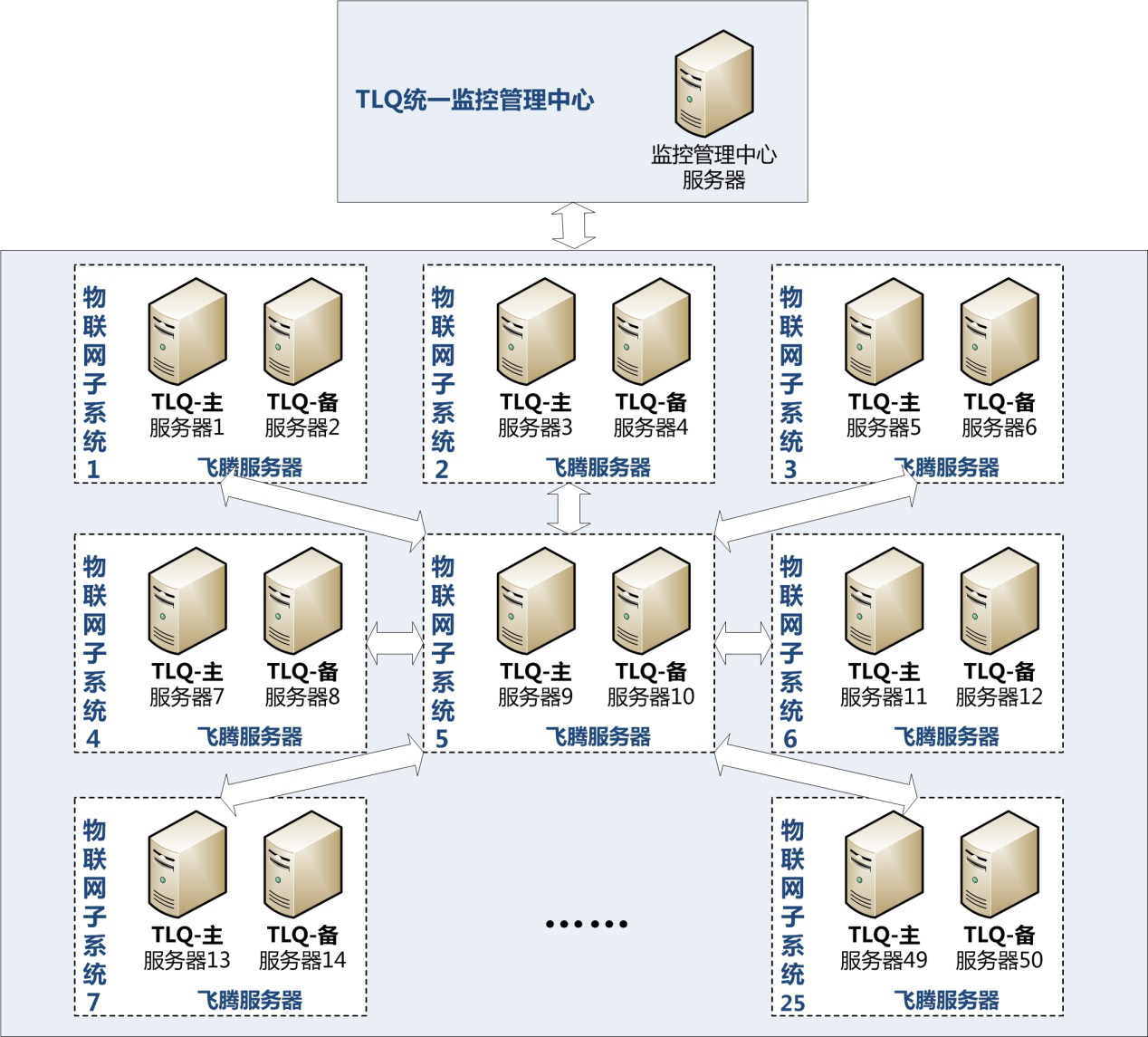

部署图如下：

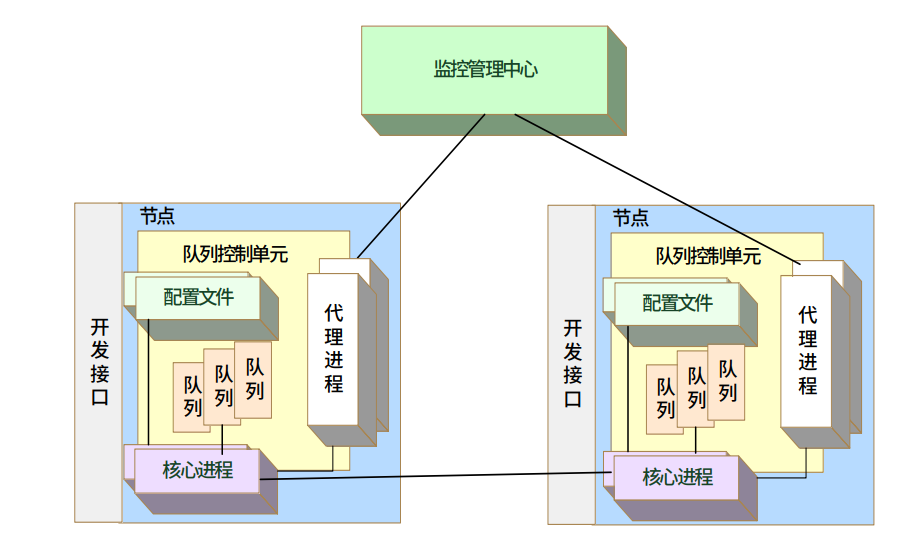

    TongLINK/Q体系结构包含三大部分：服务器节点、监控管理中心和开发接口。

    如下图所示：

图  TongLINK/Q体系结构

    服务器节点

    服务器节点是TongLINK/Q的最上层的一个基本概念，是TongLINK/Q在网络中的一台物理机器上的一套运行环境和基本单位。

    服务器节点主要由一个或一组队列控制单元、配置模块、日志模块、运行时工具、JNDI代理进程、远程监控代理进程、系统运行监控进程组成。为应用系统提供消息存储、传输、管理、控制服务。

    队列控制单元负责对一组队列进行管理和监控，消息发送、接收、通道维护等工作都由队列控制单元负责。一个服务器节点可以根据系统的规模建立一个或多个队列控制单元，以提高系统的管理灵活度和消息的处理能力。队列控制单元由配置文件、数据交换区、一组核心进程（队列控制单元管理进程、队列监控进程、发送进程、接收进程）和一组代理进程（客户代理进程、JMS客户端代理进程、发布订阅代理进程）等组成。

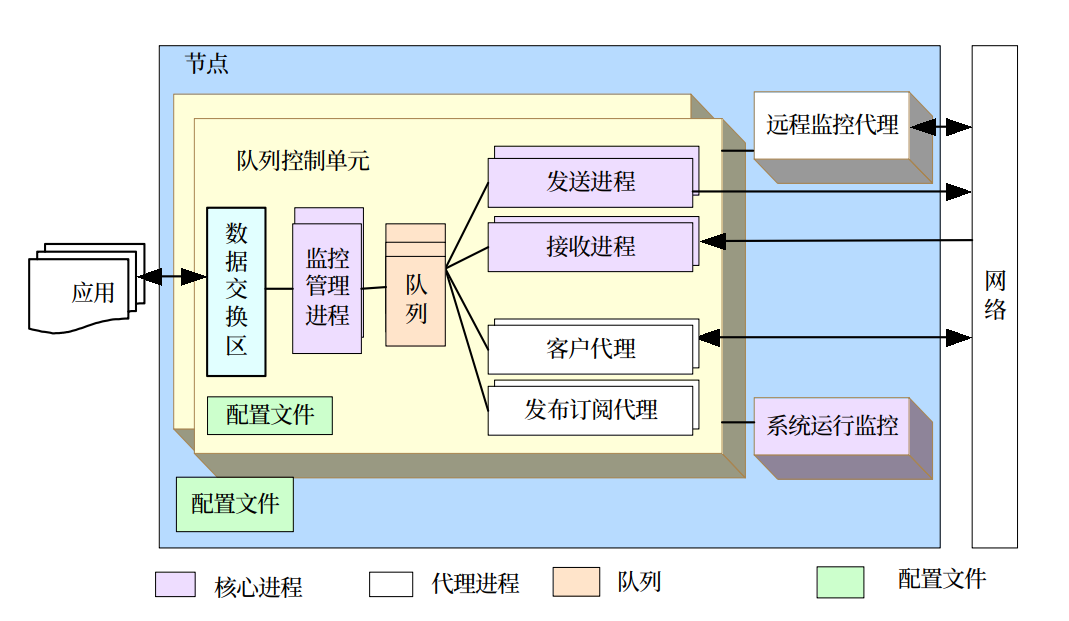

    队列控制单元中的发送进程、接收进程共同提供服务器节点间消息传递服务；其他核心进程和代理进程共同提供消息队列服务。如下图所示：

图  TongLINK/Q 服务器节点

    监控管理中心

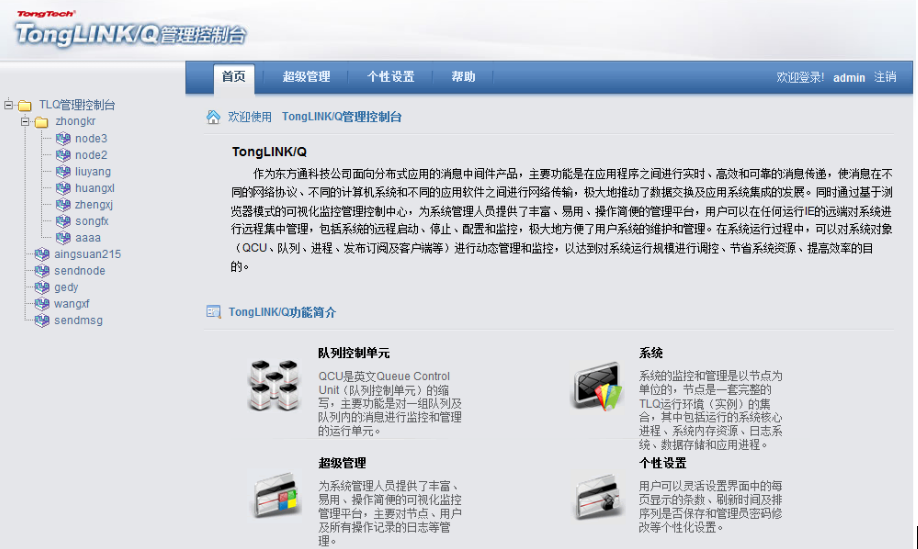

    监控管理中心是一套独立于TongLINK/Q运行环境的辅助工具系统，是一套基于Web浏览器的、B/S架构的TongLINK/Q系统及相关应用的集中监控管理平台。通过监控管理中心，可以实现对网络中所有TongLINK/Q服务器节点的集中配置、监控、管理和维护等工作，能够大大提高系统的维护管理效率，降低系统维护成本。

    通过监控管理中心，用户可以实时查看TongLINK/Q服务器节点的运行状态、队列中消息的传输情况，可以动态的修改TongLINK/Q系统配置及相关运行参数，并使其立即生效而无需重新启动系统，监控管理中心还提供对所监控的对象进行启动、停止、删除、清空等管理功能。

    开发接口

     TongLINK/Q提供对多种开发工具和开发环境的支持，提供C、C#、C++、Java方式的接口，并全面支持JMS1.1标准，极大的方便了应用程序的开发。

    应用系统可以通过调用这些接口实现消息的传递、系统管理等功能，应用系统只需要关心业务处理逻辑，而不必关心复杂的底层网络传输。通过使用TongLINK/Q的开发接口，可以有效降低开发难度，缩短项目建设周期。

     TongLINK/Q的API接口分为本地接口和远程接口两种类型，本地接口是用于和TongLINK/Q服务器节点运行在同一台机器上的应用系统，而远程接口是用于远端没有安装TongLINK/Q的应用系统。因此应用系统可运行于安装有TongLINK/Q的机器上，也可运行于没有安装TongLINK/Q的机器上，使用非常灵活。

    方案实施效果：

• 为业务系统提供了一个可靠、高效的数据传输平台

    TongLINk/Q先进的队列机制为数据的可靠、高效传输提供了保障。即不需要担心消息传递过程中可能遇到的各种障碍（机器故障、网络故障等）和异常，即使某个点出现故障时，或某个传输的通路出现故障时，不影响其他点的传输或整个系统的使用·；

• 为业务数据的交互提供了安全的保障

    TongLINK/Q通过连接建立时的网络认证，消息传输时的数据JM安全，有效保证了连接的合法性和私有数据的BM性。TongLINK/Q既提供缺省的对称安全算法，也支持用户通过安全出口使用自定义的或第三方的安全算法来对数据进行保障，保证数据的安全性。TongLINK/Q通过各种安全措施与手段，为业务数据的交互提供了最大限度的安全保障·；

• 缩短了项目建设周期，节省了项目维护成本

    采用TongLINK/Q作为数据传输的平台，使得开发人员更加关注业务系统的建设，而不需要担心数据传输的问题，因此从开发上大大缩短了项目建设周期。同时TongLINK/Q是在业界广泛应用的成熟产品，在项目后期的维护上也节省了用户的维护成本；

    反假币系统案例介绍

    案例背景

    伴随着科学技术的不断进步，假币作为真币的伴生物，其伪、变造需要的生产周期越来越短，假币的种类也会越来越复杂，伪、变造假币的手段将会越来越隐蔽，反假货币的难度越来越大。

    这些情况都给我国政府、职能部门、金融机构、企事业单位和人民群众打假、防假、识假工作提出了新的挑战。利用现代化信息手段，全面汇总假币样本、实现假币分类索引、加强假币样本技术分析、综合研判假币信息，及时跟踪假币案情，实现反假货币工作科学化、信息化是目前反假货币工作的迫切需要

    案例解决方案

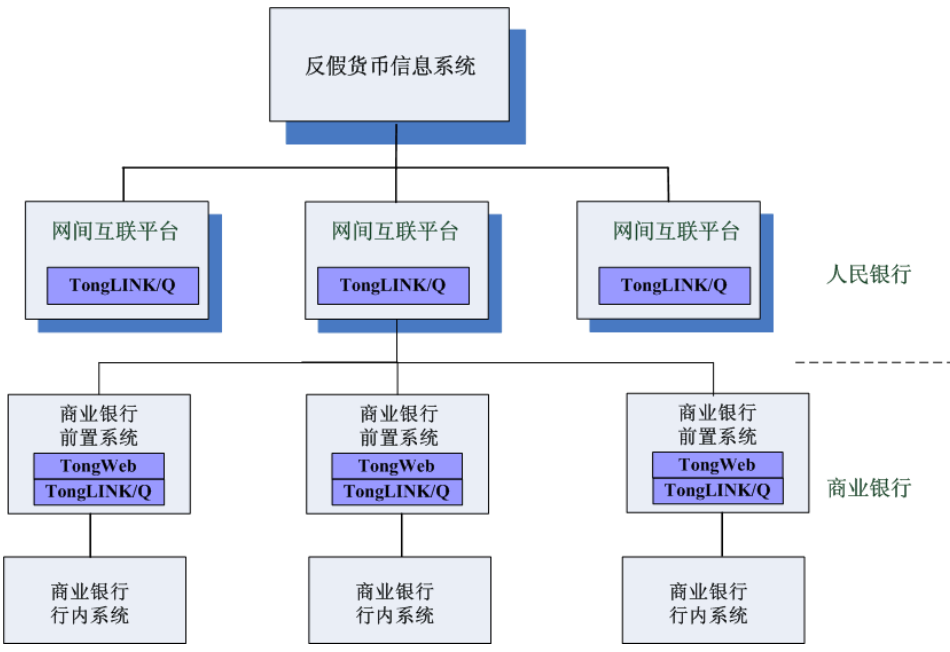

    电子在本系统中，人民银行与商业银行之间通过消息中间件TongLINK/Q来实现数据传输。基于TongLINK/Q，实现了假币信息报送过程中数据传输的安全、可靠、高效；屏蔽了异构软硬件系统之间的差异，提供了统一化的数据服务，有力地支撑了人民银行与商业银行之间的信息交互。
