数城科技与飞腾 轨道交通行业 自动售检票系统工控机 联合解决方案

地铁是大城市交通出行的主要方式，随着地铁规模增大，安全保障、运营效率、服务质量等多方面需求相互交织，都迫切需要打造智慧地铁大脑，为地铁赋能实现智能化管理。加快智慧地铁建设，是落实国家战略发展需要的重要抓手。

轨道交通信息化建设正处于从分散转向集约、从孤立封闭转向共享开放、从以政府推动为主转向政企合作推进的重要转型期，即将迈入全面联网、业务协同、智能应用的新阶段。2021 年 8 月，交通运输部、科技部印发《关于科技创新驱动加快建设交通强国的意见》，提出到到 2035 年，我国交通运输基础研究和原始创新能力要得到全面加强，关键核心技术自主可控。

自动售检票（AFC）系统，已实现了联网售票、检票、计费、收费、统计、清分、管理等全过程的系统运作。实现自动购票、自动检票、自动充值和自动查询等功能。能实现如此纷繁复杂的功能，是需要依赖自身的控制系统的协调与控制，而控制系统必须承载于智能控制硬件之上。在AFC 不断创新迭代的基础上，设计契合创新要求的新型AFC技术诉求与环境要求的工控机显得尤为必要。为此，数城科技基于飞腾新一代嵌入式处理器，打造出适用于轨道交通行业的自动售检票系统工控机，助力智慧车站建设。

城市轨道交通自动售检票系统(Automatic Fare Collection，AFC)是基于计算机、通信、网络、自动控制等技术，实现轨道交通售票、检票、计费、收费、统计、清算等全过程的自动化系统。AFC系统自上而下可以分为五层架构：清分中心、线路计算机系统、车站计算机系统、车站终端设备、车票。

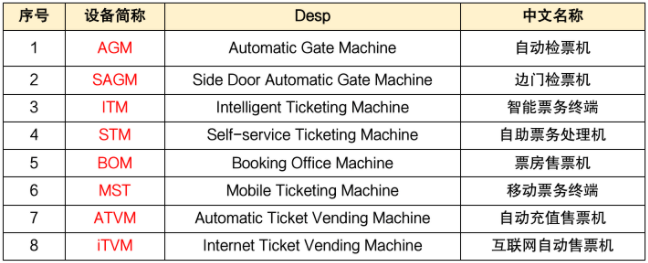

工控机配套主要针对第四层车站终端设备，主要配套设备如下：

综合 AFC 车站终端几种设备配套的 ECU 空间体积、接口要求、接线、稳定抗干扰的现场调研分析。从一体化坚固设计、多种 I/O 接口、接线便利性、系统稳定性强、小体积作为基本思路提炼出国产化工控机规格如下：

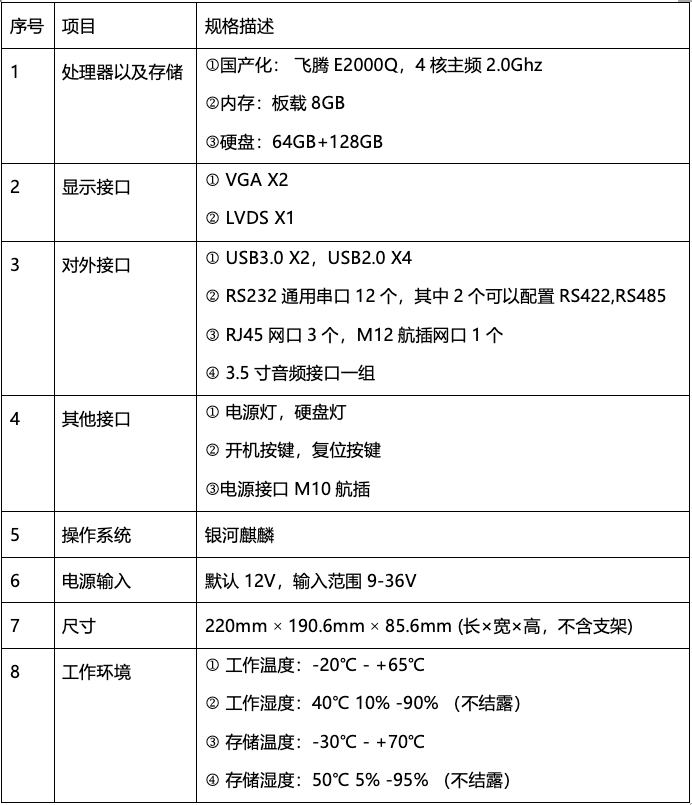

1. 规格指标如下

2. 外观设计示意图

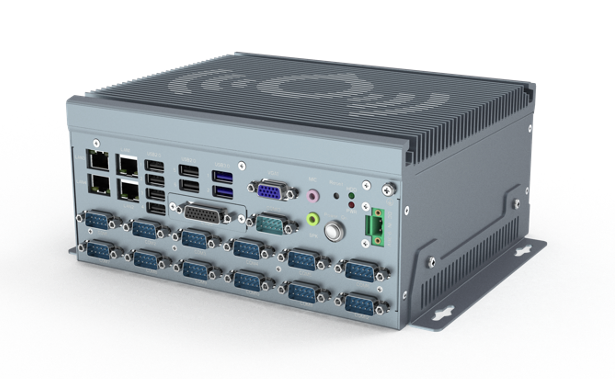

前视图：

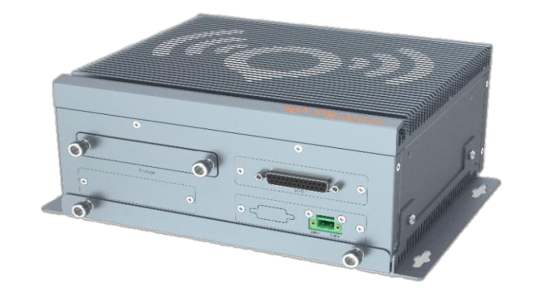

后视图：

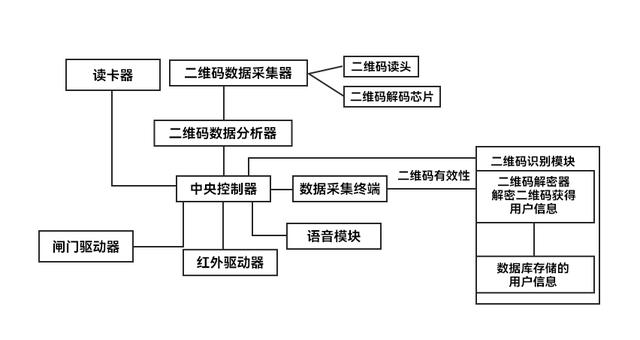

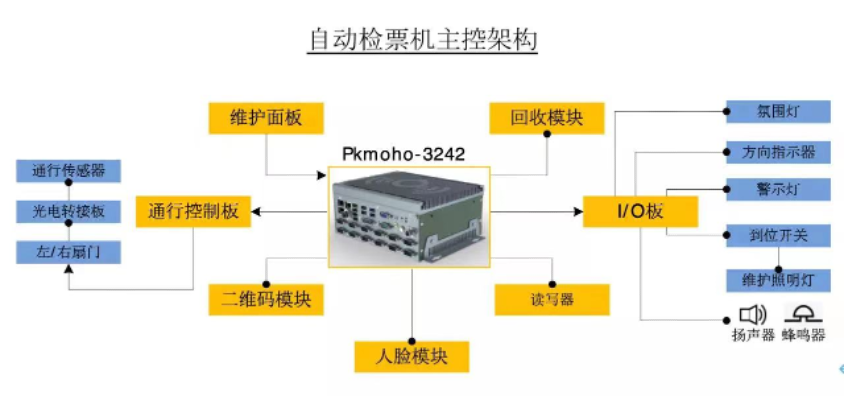

3. 工控机现场架构图

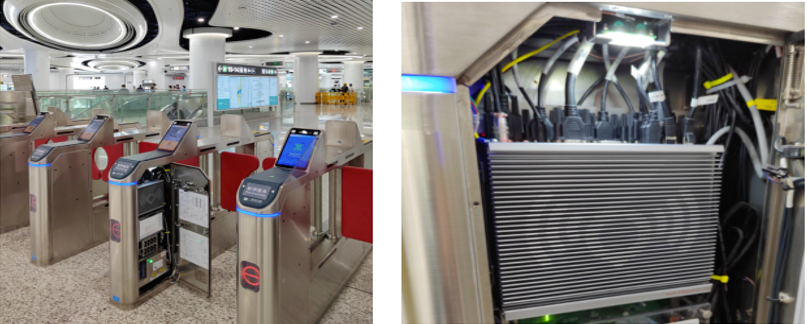

深圳地铁14号线大运站、沙田站现场图片：

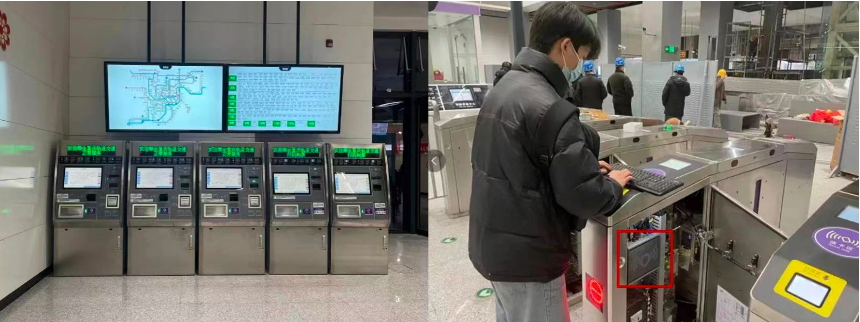

重庆地铁10号线二期：

1. 飞腾E2000Q：

    天津地铁11号线

    天津地铁5号线利旧

2. 飞腾FT2000/4：

    深圳地铁14号线

    重庆地铁10号线二期

国产工业无风扇嵌入式工控机：PKmoho-3221，PKmoho-3242
