北中网芯与飞腾 IPsec VPN方案

随着互联网各种应用的百花齐放，对网络带宽的需求越来越大，流量从10G、25G、50G到了100G，而且还在持续增加，同时互联网是现代社会中不可或缺的部分，越来越多得企业选择通过互联网进行信息交互，企业内部的员工即使相隔几千里也可以通信，这在提高了企业的运转效率的同时，也带来了安全隐患，因为未做任何保护，这些通信数据在互联网上是完全透明的，企业的信息随时会遭到窃取，为企业带来巨大的经济损失；实现国产化是行业发展的趋势和保障。

综上，飞腾联合北中网芯开发出一款IPSec VPN在提升流量带宽的同时保障了主要芯片全都国产化。传统的IPSec VPN架构为了提高产品的吞吐性能，一般采用intel至强服务器来作为基础平台，CPU同时负担了网络处理和应用业务处理，比如网络数据包收发，隧道封装，加解密算法，负载均衡，双机热备等。为了获得更高的性能，只能简单的提高CPU的型号，随着型号的提升，产品的成本不仅在飞速的增加，而且性能也会达到CPU的极限，增无可增，即增加再多的CPU对性能也无帮助。

基于北中网芯的NE6000 DPU及飞腾腾锐D2000 CPU的逻辑架构，打造了一款IPSec VPN，把网络处理和应用业务处理分开，由DPU负责网络数据包的处理，通过DPU来提高网络吞吐能力；飞腾腾锐D2000负责应用业务的处理，把网络处理从飞腾腾锐D2000上卸载下来，节省了飞腾腾锐D2000的算力，让飞腾腾锐D2000更专注于应用业务处理，使飞腾腾锐D2000在同样网络性能下能完成比intel CPU更多的业务,在降低成本的同时也大大提高了整个设备的国产化率。

IPSec是IETF制定的三层隧道加密协议，它为通信者在互联网上搭建了一个“隧道”，该隧道独属于双方，且该隧道是加密的，任何人都窃取不了隧道里的东西，这就保证了通信双方数据的安全性

本架构采用了网络处理和应用业务分离的思想，FT-D2000 CPU专注于应用业务处理，NE6000 DPU负责网络数据包的解析，比如安全规则的查询，路由，ARP的处理，加解密算法采用专用逻辑来实现，可提高产品的加解密性能。IPSec VPN的总体架构如下图所示。

图1 基于NE6000 DPU和FT-D2000 CPU的IPsec VPN架构

• 管理平面

对外提供设备的管理接口，如 CLI、 WebUi、Snmp、 Netconf、 Restful等。通过管理平面，实现人机交互，对系统进行设置、监控、管理。

包括CLI等管理接口以及管理员、配置管理、策略管理、资源对象、用户管理、证书管理、设备管理、日志告警等功能模块。

• 控制平面

运行路由、链路层、安全等各种路由、信令和控制协议，生成各种转发表项以控制数据平面的转发行为。

包含动态路由、VRRP、BFD、IKE等控制协议。

• NE6000 DPU

主要负责数据报文转发、隧道封装/解封装和安全业务处理支持Ipv4/IPv6。

提供数据报文转发功能和隧道处理，包括本地报文的收发，基于各层转发表的数据转发功能等。

NE6000 DPU为上送CPU的报文提供不同的路径选择，如上送的报文可根据五元组区分某些报文走VPP协议栈，某些报文走内核协议栈。

方案特色

• 自有网络协议栈

NE6000 DPU是完全自主研发，有其专属的指令集与编译器。IPSec VPN通过这些指令集实现了TCP/IP协议栈中的2，3层相关功能，比如IPSec的封装，数据转发，路由，arp等。

IPSec VPN的核心功能是由DPU处理单元完成的，它采用DPU的指令集实现了相关协议栈功能，该协议栈相较于传统协议栈有以下优势：

1. 自有实现，安全性高，攻击者无法破解；
2. 无操作系统的漏洞，用户无法通过漏洞攻击获取设备控制权；
3. 严格控制报文的流转，如只允许IKE报文通过数据通道到CPU单元，这就防止了大量网络攻击；
4. 无病毒风险，由于NE6000处理单元不运行任何服务和操作系统，病毒没有生存的土壤。

• 支持大象流

本IPSec VPN产品对大象流可做到保序且性能不降。在传统的分发网络流量的方式中，最常采用的是流hash，即同一条流去往同一个地方，但如果网络流中有且只有一条流（大象流，如100G），流hash的方式会导致相关的处理引擎过载，处理不了这100G的流量，设备性能降低；如果分散到多个处理引擎，会导致大象流中报文的顺序是混乱的，IPSec通过为流中的每个报文打上序号，采用负载均衡的方式把大象流分发到多个处理引擎，保证性能不降，在发送报文的时候，再根据报文中的序号，按序发送报文，实现了对大象流的保序。

• 微妙级时延

传统架构的IPSec VPN，其时延参数在毫秒级别，而DPU架构的IPSec VPN，使用标准的RFC2544测试，其时延参数在微妙级别，这得益于DPU ns级别的指令执行速度。

• 高性能架构

传统IPSec VPN构建产品时，往往不同性能的产品采用不同的架构，比如千兆VPN，万兆VPN采用工控机；25G、40G采用高性能的服务器；100G采用专用的硬件，这样导致产品开发成本高，开发周期也长，每提高产品的性能都要重新设计，架构也没有延续性，而本架构引入了DPU芯片，和FT结合，把网络I/O从FT上卸载，节省了大量的CPU算力，DPU作为网络处理的核心单元，能够通过芯片级联的方式，使网络的处理能力可以很方便的叠加，支持在10G、25G，40G，100G，200G等各个性能的产品之间保持架构一致，节省了大量的开发时间和成本，缩短了产品上市时间，并降低了产品后期的维护成本。

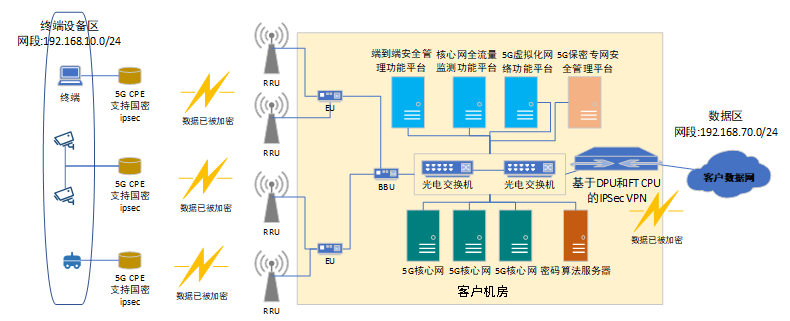

携手中国移动落地5G解决方案专网场景如下。

在5G网络中，终端设备到5G基站的数据是在“空中”，未做保护很容易受到窃取，如果在终端区和数据区之间部署IPSec VPN设备，其数据是被加密，窃取者即使获取了数据也解不了密从而保证了数据的安全性。其场景如下图所示。

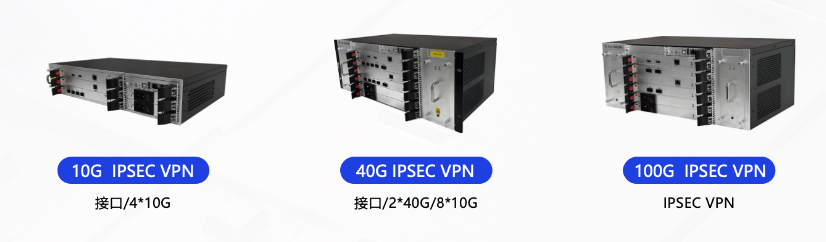

国产芯片，国产CPU、知识产权自主可控、高性能，低时延、符合国密标准；主要包括三种接口类型的型号：
